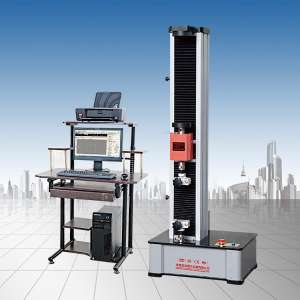

單臂電子試驗機 產品詳情 單臂電子試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。　　單臂電子試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。電子萬能試驗機的控制系統軟件采用基于WINDOWS操作系統作為平臺，具有運行速度快，界面溫和，操作簡單等特點，可滿足不同材料的試驗測量需要。如有特殊要求，軟件可定做，并可按用戶要求擴展軟件功能。測量系統負荷測量：采用0.05%FS高穩定性、高精度輪輻式拉壓傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。試樣變形測量：通過大變形測量系統或電子引申計（小變形測量），采用24位A/D轉換單片機采集系統，經計算機控制數據處理，實現試樣的變形測量。位移測量：WDW-系列微機控制電子萬能試驗機（單臂式）采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位移（即上下夾頭相對位移）的測量。控制系統WDW系列微機控制電子萬能試驗機采用單臂式結構，由立柱、上橫梁、中橫梁、工作臺組成。調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。試驗力控制系統采用計算機結合先進的電子技術、實現標準化、單元化控制，具有加載平穩、測量準確、采集頻率高等特點。自動采集處理試驗數據，繪制多種曲線并打印電子萬能試驗機的試驗報告。保護裝置具有過載、過流、漏電等保護功能。技術參數產品名稱WDW系列微機控制電子萬能試驗機（單臂式）產品型號WDW-02WDW-05WDW-1WDW-2WDW-5結構形式單臂式結構試驗力（N）200500100020005000試驗力級別1級試驗力測量范圍2%--100%FS試驗力示值相對誤差≤示值的±1%力分辨率1/300000位移測量裝置光電編碼器位移示值相對誤差≤示值的±1%位移分辨率0.01位移速率調節范圍（mm/min）1-500無極調速安全保護裝置機械限位保護和軟件過載保護有效拉伸空間600/1000拉伸夾具根據材料選配主機外形尺寸420×280×1580主機電源0.3KW/AC220V±10%
