本次試驗采用萬能材料試驗機使用環形法測定膠粘帶的初粘性，主要是將環形的膠粘帶在自身重量作用下與規定面積的試驗板接觸，測定膠粘帶拉力試驗板的力而測定其初粘性。

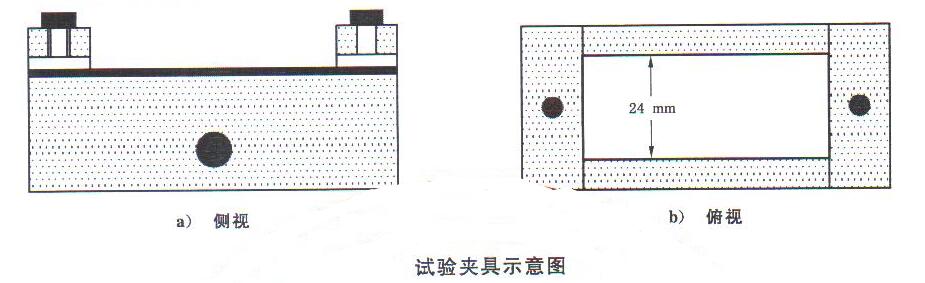

　　材料試驗機為恒定速度，夾具分離速度為300mm/min，力值誤差不大于1%。采用的夾具樣式如下圖所示：

　　膠粘帶試樣做成寬24mm，周長175mm的試樣環，數量至少3個。

　　注：如所采用的膠粘帶為無支撐膠粘帶，就需要先將樣品轉移到0.05mmPET膜上制成試樣環。PET膜作為無支撐膠粘帶的支撐載體。

　　試驗板采用不銹鋼，厚為1.5mm~2.0mm，寬為24mm，長為100mm，應能容納24mm×24mm的粘接面積。

　　另外制備試樣前，樣品、試驗板應在溫度為23℃±1℃，相對濕度為50%±5%條件下放置24h以上。

　　測試前，試驗板要用甲醇等相關溶液清洗干凈，重復清洗三遍確保清洗劑完全揮發，每次測試都要使用新的擦拭材料對試驗板進行清潔。

　　試驗具體操作步驟：

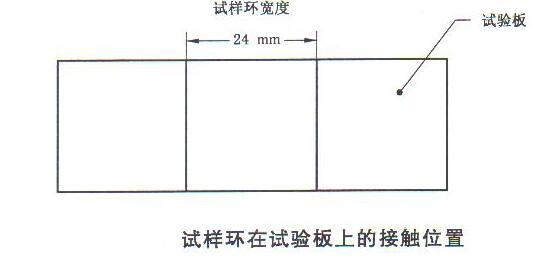

　　1、將夾具安裝在材料試驗機上，并保持試驗夾具水平狀態。試樣環在試驗板的接觸位置如圖所示：

　　2、設定拉伸過程中的連桿器的小間隔和間隔。設定

　　上夾具的下邊緣到試驗板表面的垂直小和間隔分別為25mm±1mm和100mm±3mm。

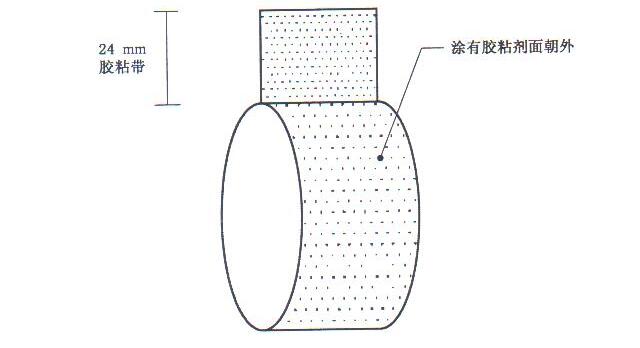

　　3、揭去覆蓋在試樣上的離型材料，將試樣完全彎轉過來，當心不要使其出現皺痕。把試樣彎成一個淚珠狀的環形試樣環，環形周長為127mm，有膠黏劑面朝外。如下圖所示：

材料試驗機測定試樣環示意圖

　　4、用24mm寬的覆蓋膠粘帶將試樣環兩端緊固在一起，覆蓋膠粘帶包裹試樣環的尾部，防止膠粘劑污染材料試驗機的夾具。

　　5、將緊固好的試樣環的尾部夾在上夾具，使24mm寬的試樣環底部邊緣與上夾具的底部邊緣水平。

　　6、打開試驗機軟件并啟動試驗機，保持夾具以300mm/min±10mm/min的速度向下移動，使試樣環的中間部位完全接觸試驗板的中央24mm×24mm的面積，不能出現邊緣懸掛的現象。當上夾具達到測試位置后，停留3s以內，立即轉換方向向上移動。

　　7、記錄試樣環脫離試驗板所需的拉力和試樣環與試驗板粘接的破壞方式。

　　注：試樣環與試驗板粘接的破壞方式分為界面破壞、內聚破壞和轉移破壞。

　　8、測試完成后，用試劑清潔試驗夾具中的試驗板，并且用無塵布蓋住試驗板，放置表面被刮傷。
