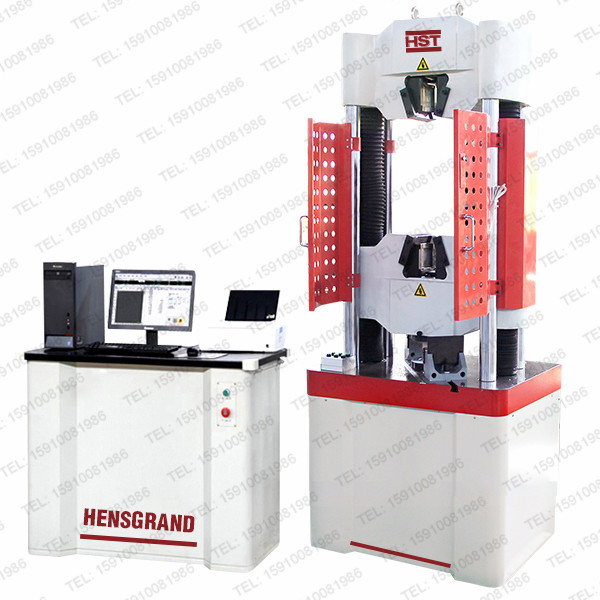

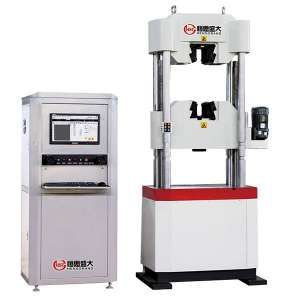

拉力試驗機夾具是電子拉力試驗機中不可或缺的一個零件。通過夾具夾持試樣對試樣進行加力，夾具所能承受的試驗力的大小是夾具的一個很重要的指標。它決定了夾具結構的大小及夾具操作的勞動強度的大小。在這里小編就來給大家說一下拉力試驗機夾具的結構及性能要求。一起來看看吧。

一、拉力試驗機夾具的結構

拉力試驗機夾具本身就是一個鎖緊機構。拉力試驗機用夾具在結構上沒有固定的模式, 根據不同的試樣及試驗力大小,在結構上差別很大.大試驗力的試樣一般采用斜面夾緊結構,隨試驗力的增加,夾緊力隨之增加，臺肩試樣采用懸掛結構等，如果夾具按結構劃分，可分為楔形類夾具(指采用斜面鎖緊原理結構的夾具)、對夾類夾具(指采用單面或雙面螺紋頂緊原理結構的夾具)、纏繞類夾具(指試樣通過纏繞方式鎖緊的夾具)、偏心類夾具指采用(偏心鎖緊原理結構的夾具)、杠桿類夾具(指采用杠桿力放大原理結構的夾具)、臺肩類夾具(指適用于臺肩試樣的夾具)、螺栓類夾具(指適用于螺栓、螺釘、螺柱等測試螺紋強度的夾具)、90°剝離類夾具(指適用于兩試樣進行垂具，直剝離的夾具)等。我們知道機械上的鎖緊結構有：縲紋(即螺紋，螺釘，螺母)、斜面、偏心輪、杠桿等，夾具就是這些結構的組合體這些夾具的結構各有各的優缺點，例如：楔形夾具，初始夾緊力小，隨試驗力增加。夾緊力隨之增加。對夾夾具，初始夾緊力大，隨試驗力增加。夾緊力隨之減小

拉力試驗機夾具本身沒有固定的結構(如金屬絲可采用纏繞方式夾緊,也可采用兩個平板夾緊，金屬薄板試樣可采用楔形夾緊方式，也可采用對夾夾緊方式)，這和主機有明顯的區別，拉力試驗機主機國內、國外的大同小異，而夾具國外的、國內的區別很大，不同公司間也有大的區別。這主要取決于公司的整體水平，設計人員的經驗的積累。國外的夾具，如INSTRON、MTS、ZWICK等公司的夾具一般做工細致,可靠性較高，但價格較高，處在市場，而國內的，如江都市新真威試驗機械有限責任公司的夾具，由于涉足行業廣，在國內的市場分額大，在一定程度上可以取代國外的夾具，但與國外的精細度比還是有不少的差距

二、拉力試驗機夾具的性能要求

對夾具結構的要求。夾具的設計主要依據材料的試驗標準及試樣(特指成品及半成品)的型狀及材質。以上所說的試驗標準是指ISO、ASTM、DIN、GB、BS、JIS…等，還有企業標準、行業標準等，這些標準中一般都對試樣制樣及試驗方法都有嚴格的規定，我們可以根據試樣及試驗方法的不同設計不同的夾具。對于特殊試樣(成品及半成品的)使用的夾具，主要根據試樣的型狀及材質設計夾具。

夾具對強度要求：

通過夾具夾持試樣(或產品)對試樣進行加力，夾具所能承受的試驗力的大小是夾具的一個很重要的指標，它決定了夾具結構的大小及夾具操作的勞動強度的大小，試樣材質有金屬和非金屬之分，形狀有大小之分,材料的成分組成各種各樣，試樣所能承受的試驗力小到幾十厘牛(如紡織用氨綸絲)，大到幾十噸如普通鋼材等國內zui大的電子式試驗機試驗力為1000KN,1級機，試樣尺寸小到直徑φ0.005mm的金絲，大到直徑1.5m的PVC管材等，這就要求根據不同的試驗力、試樣的形狀大小選擇設計不同的夾具.

對夾具材料的要求。

對一般的金屬及非金屬試樣, 夾具的鉗口直接與試樣接觸，一般都選用合金結構鋼，合金高碳鋼或低碳合金鋼、冷作模具鋼等，通過適當?shù)臒崽幚砉に嚧慊鼗稹B碳淬火等增加其強度、耐磨性. 有時也在鉗口處鑲裝特種鋼材,或在鉗口表面噴涂金鋼砂(適合夾持較硬的金屬材料，如鋼絞線等材料)等.

對一些小試驗力的夾具，與試樣接觸的表面采用粘軟質膠皮等。(例如：塑料薄膜、纖維絲等試樣的夾具夾持面,)

夾具體一般采用中碳鋼、合金結構鋼，通過適當?shù)臒崽幚砉に囋黾悠淞W(xué)性能。有時為了減輕重量也采用鋁合金等有色金屬及特種金屬。有時也采用鑄造結構鑄鋼,鑄鋁等

拉力試驗機夾具在結構上沒有固定的模式，根據不同的試樣及試驗力大小，在結構上差別很大，產品質量好壞也不一，以上就是小便為大家整理的拉力試驗機夾具的結構及性能要求，希望可以給大家?guī)?lái)幫助。
