裝藥燃燒室水射流清藥系統的工作原理

裝藥燃燒室水射流清藥系統是一種用于清除固體火箭發動機燃燒室內殘留推進劑（裝藥）的專用設備，主要應用于發動機維護、返修或退役處理環節。該系統通過高壓水射流的沖擊、切割和冷卻作用，高效清除粘附在燃燒室內壁或藥柱中的推進劑，同時降低安全風險。以下是該系統的關鍵組成部分和工作原理：

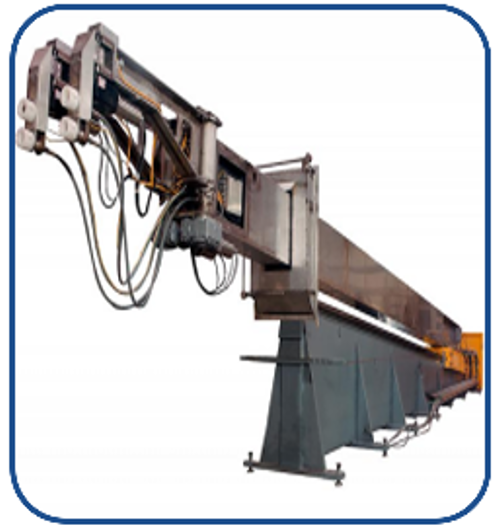

圖片引用青島炬榮綠色彈藥回收系統

   1. 系統組成

-  高壓水泵單元 ：

  提供高壓水源（壓力通常可達幾十至數百兆帕），確保射流具有足夠的沖擊力穿透推進劑層。

-  水射流噴嘴 ：

  采用耐磨材料（如碳化鎢）設計，形成高速聚焦水束，可配備旋轉噴頭或多噴嘴陣列以提高清理效率。

-  定位與運動機構 ：

  機械臂或軌道系統，精確控制噴嘴在燃燒室內的位置和移動軌跡，確保全覆蓋清理。

-  廢水回收處理系統 ：

  收集含推進劑殘渣的廢水，經過過濾、沉淀或化學處理，避免環境污染。

-  安全監控系統 ：

  包括可燃?xì)怏w檢測、溫度監控、防靜電措施等，預防推進劑意外點燃。

   2. 工作原理

高壓水射流沖擊 ：

   - 水在極高壓力下通過噴嘴形成高速射流，沖擊推進劑表面，利用水楔效應剝離粘附層。

   - 對于復合推進劑（如HTPB/AP），水射流可滲透至藥柱內部，分解粘結界面。

冷卻與抑爆 ：

   - 水同時冷卻燃燒室內壁，抑制清理過程中因摩擦或靜電產生的局部高溫。

   - 濕潤環境降低推進劑粉塵爆炸風險。

自動化控制 ：

   - 根據燃燒室?guī)缀涡螤詈脱b藥類型，預設清理路徑，避免遺漏或過度清理損傷殼體。

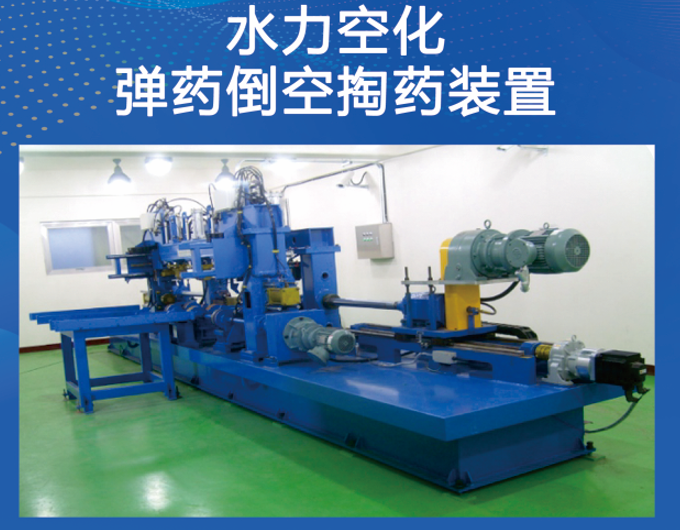

圖片引用青島炬榮彈藥倒空掏藥裝置

   3. 技術優勢

-  安全性 ：相比機械刮削或干法清理，水射流減少火花和熱量積累。

-  適應性 ：可處理復雜型面（如星孔藥柱）和不同推進劑（含鋁粉、高氯酸鹽等）。

-  環保性 ：廢水可集中處理，減少有害粉塵擴散。

   4. 應用場景

-  發動機返修 ：清除未燃盡的推進劑，便于檢測或重新裝藥。

-  退役銷毀 ：安全分解報廢發動機中的裝藥。

-  故障分析 ：清理殘藥后檢查燃燒室損傷（如裂紋、燒蝕）。

   5. 注意事項

-  推進劑敏感性 ：某些推進劑（如含硝化甘油）遇水可能分解，需評估兼容性。

-  廢水處理 ：含高氯酸鹽的廢水需特殊處理以符合環保標準。

-  設備防護 ：燃燒室金屬殼體可能需防腐涂層，防止水射流沖刷損傷。
